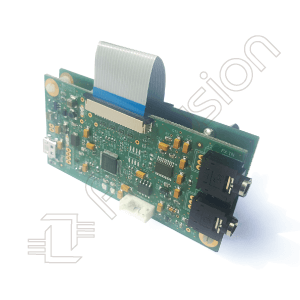

SAM5504FX-EK 吉他FX板+前面板开发板

  • 音频编解码器:AKM AK4556(24bit ADC:S/N=103dB,S/N+D=91dB,DAC:S/N=106dB,S/N+D=90dB)
  • SPI NOR 闪存 WINBOND W25X20CLSNIG:2Mbit,用于固件和数据存储
  • SPI SRAM (APMEMORY APS1604M:16Mbit, 高品质混响和长延迟线可选)
  • USB 高速,设备模式
  • 连接到专用前面板或主机


SAM5504GTFX-EK 是一个完整的吉他效果应用评估系统,包括 5504-EK 评估板、前面板控制板和预加载的 5504GTFX 固件。

在独立模式下,该板可通过 USB 端口供电并使用前面板进行控制。将它连接到运行 Windows 的 PC,您可以使用控制面板软件来调整和自定义效果,以满足您的内心需求;创建补丁供以后使用。

The SAM5504GTFX-EK is a complete evaluation system for guitar effects applications consisting of the 5504-EK evaluation board, frontpanel control board and preloaded 5504GTFX firmware.

In stand alone mode, the board can be powered via the USB port and controlled using the front panel. Connect it up to a PC running Windows and you can use the control panel software to tweak and customise the effects to your hearts content; creating patches for later use.


Data SheetControl Panel Users Guide
