MAS6279 高端VCTCXO

  • 非常小的尺寸
  • 最小电流消耗
  • 宽工作温度范围
  • 极低的相位噪声
  • 最低工作温度 –40 °C
  • 振荡器频率输出可由 EEPROM direct 或 fc/2 选择。
  • 输出波形可通过 EEPROM 选择:削波正弦波或 CMOS。
  • 可以仅使用补偿部件

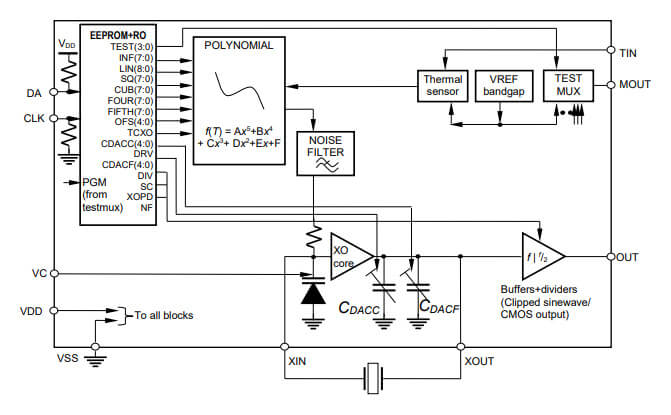

MAS6279-1

详细描述

MAS6279 是一种集成电路,非常适合构建用于电信的高端 VCTCXO。微调通过串行总线完成,校准信息存储在内部 EEPROM 中。除了 MAS6279 之外,构建 VCTCXO 只需要一个晶体。补偿方式完全模拟,连续工作,不会产生任何阶跃或其他干扰。

  • 五阶补偿
  • 频率稳定性 ± 0.14 ppm
  • 宽频率范围
  • 极低的相位噪声
  • 最低工作温度 –40 °C
  • EEPROM 可选输出
  • 三态输出

The MAS6279 is an integrated circuit well suited to build high end VCTCXO for telecommunication. The trimming is done through a serial bus and the calibration information is stored in an internal EEPROM. To build a VCTCXO only a crystal is required in addition to MAS6279. The compensation method is fully analog, working continuously without generating any steps or other interference.

  • Fifth Order Compensation
  • Frequency Stability ± 0.14 ppm
  • Wide Frequency Range
  • Very Low Phase Noise
  • Minimum Operating Temperature –40 °C
  • EEPROM Selectable Output
  • Tri State Output

规格书和资料

Data Sheet
