Sonitron压电多用途换能器“SMAT系列”与MAS的压电驱动器“MAS6240”组合

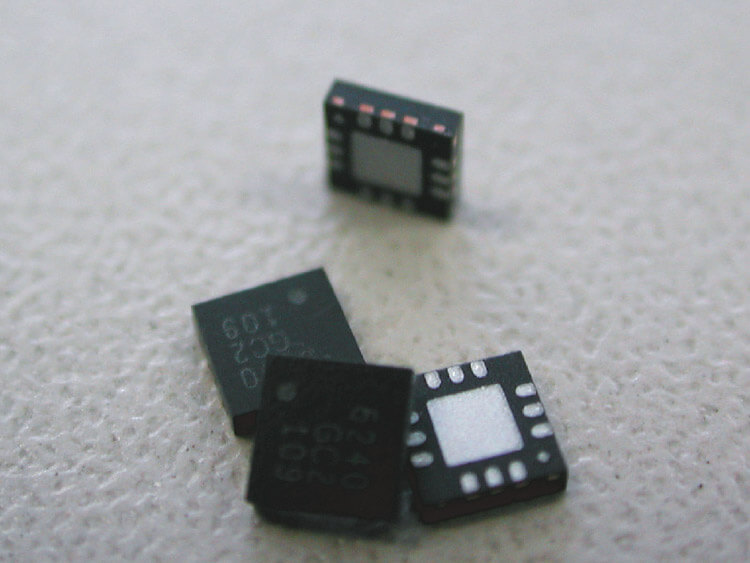

MAS 6240

可驱动高达18Vpp的输出的压电驱动器来自3V电源。
压电驱动器的简单且低成本的解决方案,因为只需要4个小值电容器除了声音元素-使用可以避免电感。

优势:

  • 压电驱动器和电荷泵
  • 0.75毫米薄型QFN12封装
  • 三档音量调节
  • 单端和差分输出
  • 来自3V电源的高达18Vpp的输出
  • 单线音频和关机控制
  • 低外部部件数
  • 无电感方案
  • 1MHz开关频率
  • 多模式电荷泵(1x/2x/3x)

应用:

  • 腕表
  • 闹钟
  • 手持式GPS设备
  • 掌上电脑
news211122-1

范围标志状态最小最大
电源电压VIN2x或3x模式下的电荷泵-0.34.0

SMAT系列

news211129-1

Sonitron多应用传感器低大型商用级压电元件的成本量应用。
它们有五种尺寸可供选择:13毫米、17毫米、21毫米、24毫米和30毫米。

优势

  • 八角形
  • 具有不同针距的型号
  • 轻巧但坚固的结构
  • 不固定工作频率
  • 易于安装
  • SMAT-13 和 SMAT-17 用于有限
  • 空间应用
  • 具有耐热性的 SMD 型号
  • 回流期间保护标签
  • 焊接
  • 自动取放
型号频率范围(HZ)电容(+/-30% nF)操作电压重量(克)
SMAT-13800-50007.80-301
SMAT-17 800-5000 17.5 0-30 2
SMAT-21 600-5000 12.4 0-30 2.5
SMAT-24 400-5000 18.6 0-30 4
SMAT-30 300-5000 25 0-30 5
操作温度-20°C到70°C
储藏温度-40°C到85°C
标准颜色灰色

测试设置

news211129-2

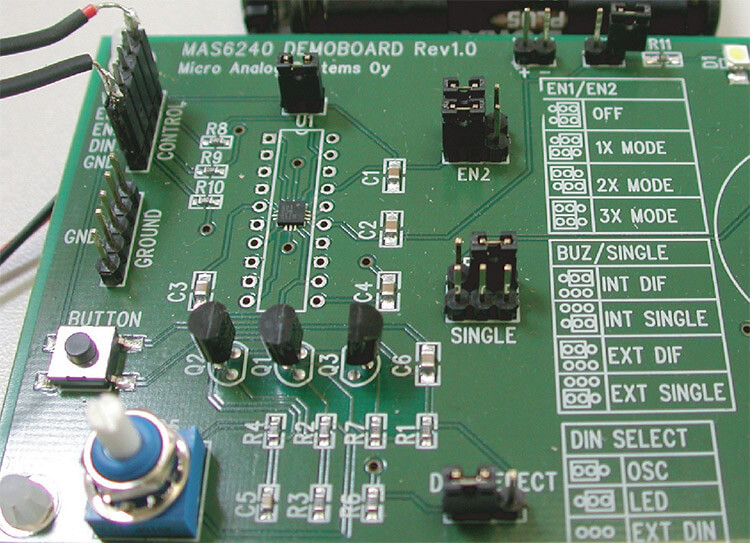

*MAS6240演示板:

  • EN1/EN2=>3X模式
  • 嗡嗡声/单音=>EXTDIF
  • DIN选择=>EXTDIN

*电压源(PS613Velleman)VDD=3.5Vdc

*输入信号:(EXTDIN)

  • 频率方波发生器(HAMEGHM8030-5),15秒内从600Hz到10kHz
  • 方波3Vpp

声压级(SPL)图表

在Sonitron的研发消声实验室中完成的SPL测量。

  • 距离麦克风=30cm
  • SPLA-加权曲线
  • SMAT传感器接收来自MAS6240输出的20Vpp方波

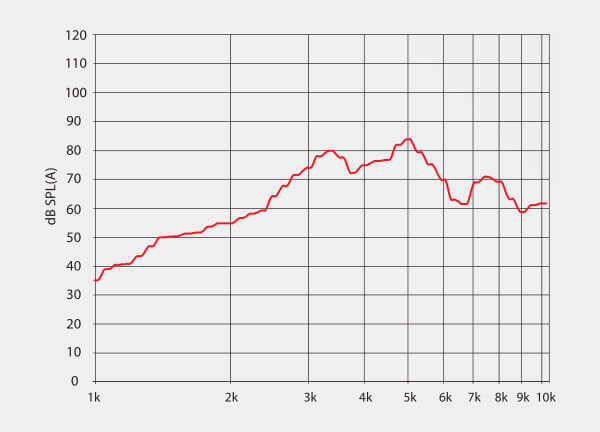

news211129-c1
SMAT-13 频率Hz

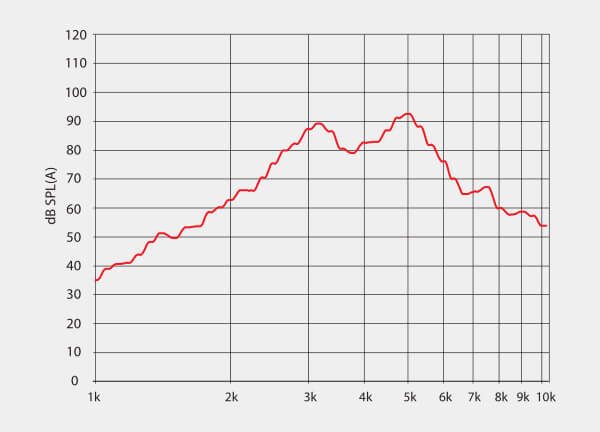

news211129-c2
SMAT-17 频率Hz

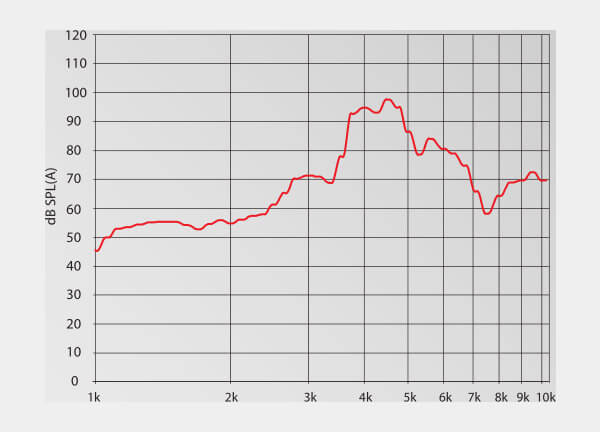

news211129-c3
SMAT-21 频率Hz

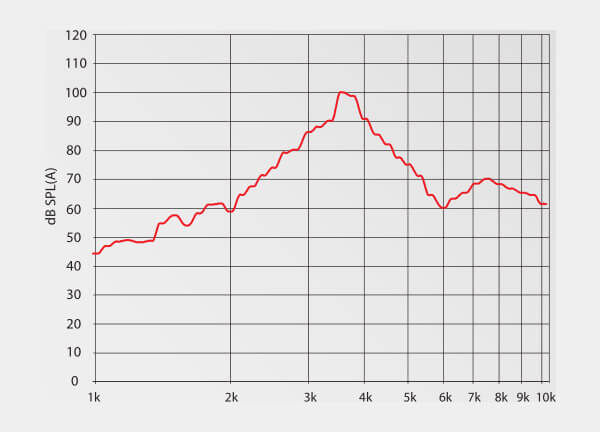

news211129-c4
SMAT-24 频率Hz

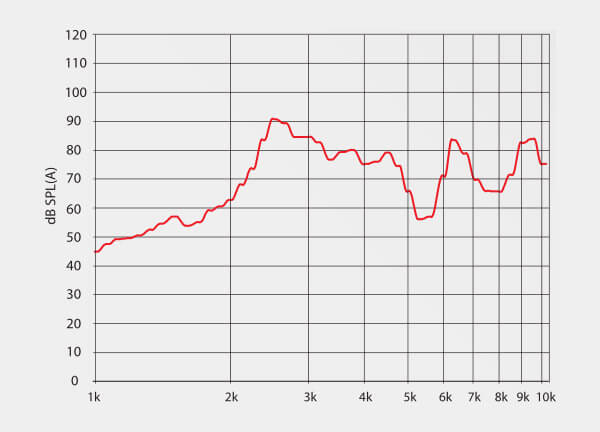

news211129-c5
SMAT-30 频率Hz
